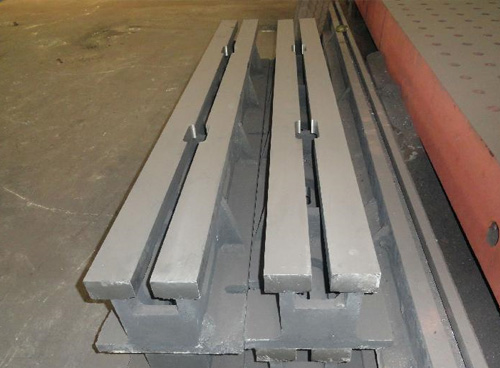

单T型槽地轨用于大型设备的装配、试验、焊接和检验。
单T型槽地轨材质为高强度铸铁HT200-300。
单T型槽地轨规格可根据客户所铺设面积而定。
单T型槽地轨安装采用地脚螺栓配合顶丝进行固定调整。
单T型槽地轨的基本参数
型号（长×宽×高）
1500×150×150 1500×200×150 1500×250×300 1500×300×400
2000×200×300 2000×250×300 2000×300×350 2000×350×350
2500×200×300 2500×250×300 2500×300×350 2500×300×400
2750×200×300 2750×250×300 2750×300×350 2750×300×400
3000×300×300 3000×300×350 3000×300×400 3000×320×400
3200×300×300 3200×300×350 3200×300×400 3200×320×400
3500×300×300 3500×300×350 3500×300×400 3500×320×400
4000×300×300 4000×300×350 3500×300×400 4000×320×400
4500×300×350 4500×300×400 4500×320×400 4500×350×400
5000×300×400 5000×350×400 5000×400×450
单T型槽地轨的选用标准
单T型槽地轨所承载的载重，因地轨为条形结构，固承载要比动力试验台等大型基础平台要小。如承载过大，可采用加大尺寸。提高材质、加强铺设密度的方法解决。
单T型槽地轨的安装要求
（1）地轨装置后，要恣意1m长度内，水平误差度不大于1mm，全长不大于2mm，轨迹这间对应点的水平误差不大于1mm，每两条轨迹之间的平行度误差小于2mm。
（2）地轨的埋设深度应与地上点缀层相等或略高于3-5mm。
（3）轨迹的固定办法，在轨迹的内侧两头，按需求距离（约500-700mm)用M8铁胀大钉或射钉固定可靠。轨迹底面与地上有必要严密着力，不得有虚跨空隙，以避免地轨轨迹载荷后曲折变形。地轨的埋设深度应与地上点缀层相等或略高于3-5mm。
