基础方箱用于钳工立体划线和机械零件的平行度、垂直度的测量和检验。



基础方箱按JB/T3411.56-99标准制造，材料HT200，用于零部件平行度、垂直度的检验和划线。



基础方箱规格：(mm)100 150 200 250 300 350 400 500 600。



基础方箱精度分为1、2、3三个等级。



基础方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆，棱边倒角。在方箱内壁应有标牌，并标有规格尺寸，级别出厂编号、制造厂名称。



基础方箱的使用：

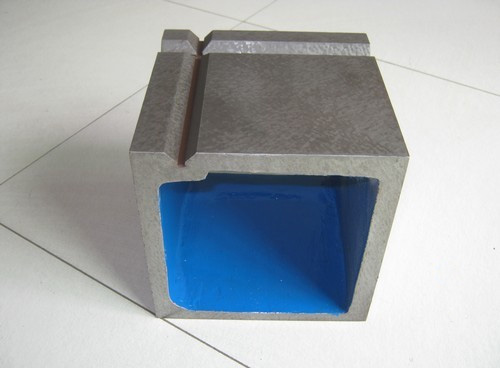

检定时在基础方箱被检面的两端各放置1mm的量块，把刀口形直尺放在量块工作面上，然后在其各被检点处用量块试塞，当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其 值，当误差方向不一致时取其 正差与 负差 值之和，为该受检面平面的平面度。铸造方箱用途：主要用于零部件的平行度、垂直度等的检验和划线。铸造方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体，其中一个工作面上有V型槽。
