焊接工作台是指为焊接小型焊件而设置的工作台。

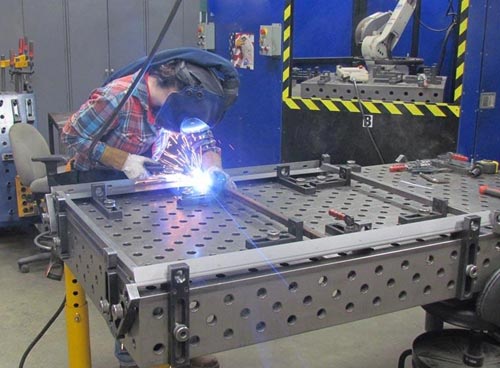

焊接工作台台面采用带孔格板形式，孔径有D28和D16两个系列。



在高精度的焊接工作台台面上，每隔100mm均布D28的圆孔或每隔50mm均布D16的圆孔，这些孔可用于拼接各种功能的定位模块和夹具。各种功能模块除台面外，还有定位块，直角块，立柱，任意角度调整，V形块，销栓，各类快速夹具，间隙调整片及各种辅助模块。



焊接工作台模块的设计构思巧妙，可以进行各种组合和反复应用。用于模块之间互相紧固连接的销栓，内部采用三个同心钢珠。销栓松开时，钢珠退入销栓内，此时销栓可方便地插入模块的孔内。当用手逐渐拧紧时，三个钢珠逐渐弹出，自动对中并夹紧模块。用扳手扳紧后，其对模块的夹紧力可达5吨，剪切力可达25吨。



多角度旋转焊接工作台，它是由台体，台座，液压油缸，油缸座，蜗杆，蜗轮，工作台组成，台体呈锥状，下端锥度为90度，下端通过轴与台座连接，液压油缸的一端与油缸座通过轴连接，另一端与台体下端通过轴连接，台体内固定有蜗杆，蜗杆与工作台连接，操作手柄与涡轮连接。本实用新型使工件随工作台在垂直方向上90度范围之内，在水平方向上360度范围内的任意位置固定，进行作业加工，操作方便，焊接质量可以得到保证。
