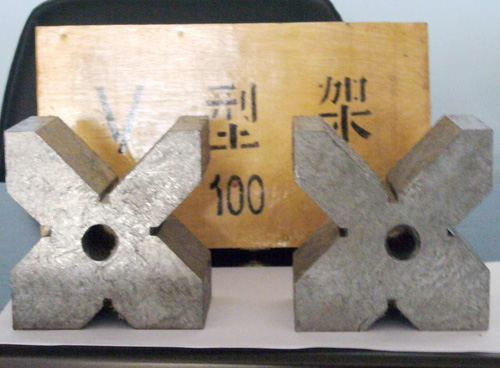

1、V型架按JB/T8047-95标准制造，也称为V型铁，常用的有三口V型架，单口V型架和五口V型架。V型架采用优质HT200-250材质，成对供应，主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。

2、V型架精度：分为1级、2级、3级。

3、V型架主要用来安放轴，套筒，圆盘等圆形工件，以便找中心线与划出中心线。一般V型架都是一副两块，两块的平面与V型槽都是在一次安装中磨出的。精密V型架的尺寸相互表面间的平行度，垂直度误差在0.01毫米之内，V型槽的中心线必需在V型架的对称平面内并与底面平行，同心度，平行度的误差也在0.01毫米之内，V型槽半角误差在±30~±1范围内。精密V型架也可做划线，带有夹持弓架的V型架，可以把圆柱形工件牢固的夹持在V型架上，翻转到各个位置划线。

4、V型架的精度参数表

规格		工作面平面度			V型槽对底面平行度			V型槽对侧面平行度			V型槽对两侧面对称度			V型槽对端面的垂直度
		精度等级
		0级	1级	2级	0级	1级	2级	0级	1级	2级	0级	1级	2级	0级	1级	2级
I型	35×35×30	1	2	3	2.5	5	10	2.5	5	10	5	10	20	5	5	10
	60×60×50	1	2	3	2.5	5	10	2.5	5	10	5	10	20	5	5	10
	105×105×100	1.5	3	5	4	8	15	4	8	15	8	16	30	8	8	15
	150×150×100	1.5	3	5	4	8	15	4	8	15	8	16	30	8	8	15
II型	100×100×65					10	20		10	20		20	40
	150×150×80					15	25		15	25		30	50
	200×200×90					15	25		15	25		30	50
	300×300×120					20	30		20	30		40	60
