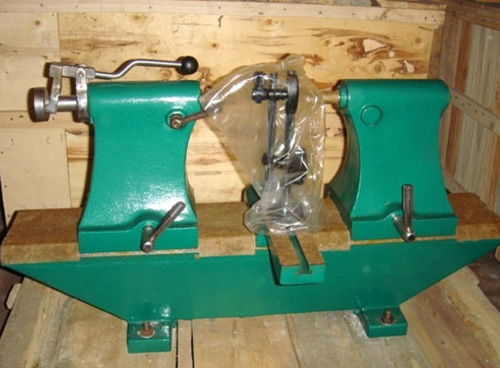

新型偏摆检查仪的结构优势：
配有一对莫氏4＃硬质 ，提高了偏摆仪的测量精度，增大了对被测零件的支撑重量，可测量高精度零件的径向，端面和斜向圆跳动。表架设计精巧合理，上下、前后、左右调节平稳自如，操作方便，表架钢性好，提高了检测仪器的灵敏性。
新型偏摆检查仪的使用原理：
齿圈径向跳动△Fr，在齿轮一转范围内，测头在槽齿内 或齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的 发动量。检查时，将装在芯轴上的被检查齿轮，因定在仪器两顶针间，把具有原始齿条齿形的测量头，依次插入齿轮的齿间内，并用指示表示出测量头位置对齿轮 转动轴线的跳动量。
新型偏摆检查仪的广泛应用：
广泛用于对轴类、盘类产品及零部件的测量，主要检测其径向跳动、椭圆度、端面精度误差。
新型偏摆检查仪的使用方法介绍：
拧紧偏心轴手把，首先将固定 座在仪座上固定。按被测零件长度将活动 座固定在合适的位置。压下球头手柄，装入零件，用两 顶住零件中心孔。拧紧紧固手把，将 固定。将活动表座放在放在所需位置。配合百分麦（千分麦）即可进行检测工作。
新型偏摆仪主要技术参数：
1、径向回转精度0.001mm；
2、侧导轨在全长上对 连线的平行度0.005mm（A03、B03型）0.008mm（A05、B05型）0.02mm（A10、B10型）；
4、被测零件 直径250mm；
5、被测零件 长度300mm 500mm 1000mm；
偏摆仪工件检测时需注意的问题：
一、工件检测时，应小心轻放，导轨面上不允许放置任何工具或工件。
二、工件检测完工后，应立即对仪器进行维护保养，导轨及 套应上油防锈，并保持周围环境整洁。
三、应指定专人于每月底对偏摆仪进行精度实测检查，确保设备完好，并做好实测记录。
