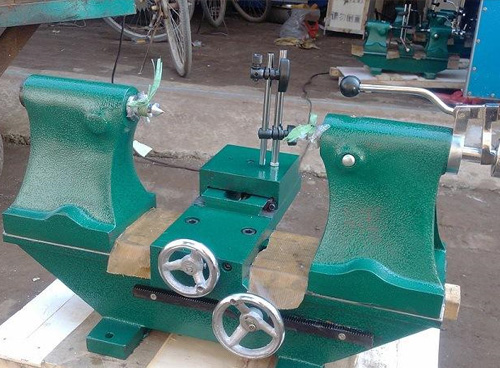

偏摆检查仪主要用于检测轴类、盘类另件的径向、圆跳动和端面圆跳动，产品设计新颖，美观大方，精度高操作极为方便。

偏摆检查仪的材质选择：

偏摆检查仪是由优质的生铁铸造而成，毛坯经过两次回火（时效处理）将铸件种的应力消除90%以上，防止产品在使用中变形使精度误差超出规定范围。铸件经过龙门刨床和导轨磨床加工 后使用人工刮研达到 规定的精度，然后将尾座的导轨槽盒导轨座进行研磨配合刮研，使直线度控制在≤0.005、垂直精度≤0.003、平行精度≤0.01.偏摆仪所使用的 是锥面莫氏2号或者6号 。

偏摆检查仪的使用：

拧紧偏心轴手把，首先将固定 座在仪座上固定。按被测零件长度将活动 座固定在合适的位置。压下球头手柄，装入零件，用两 顶住零件中心孔。拧紧紧固手把，将 固定。将活动表座放在放在所需位置。配合百分麦（千分麦）即可进行检测工作。

偏摆检查仪的分类：

1、花岗石偏摆检查仪采用花岗石仪座提高了基准平面的精度，缩小了仪器自身的精度误差。活动表座可在仪座的任何位置进行测量。仪器不生锈，使用、保管方便。

2、高精度偏摆检查仪

高精度偏摆检查仪主要用于检测轴类，盘类高精度零件的径向，圆跳动和斜向端面的圆跳动，精度高，配有一对莫氏4＃硬质合金 ，提高了偏摆仪的测量精度，增大了被侧零件的支撑重量。表面设计 合理， 齿条运行操作上下、前后、左右调节平稳自如，操作方便，表架钢性好，提高了检测仪器的灵敏性，特别适用于磨加工产品。

偏摆检查仪主要技术参数：

1、莫氏2号 60°锥面对莫氏锥的径向圆跳动≤0.005mm。

2、 轴线在100mm范围内对导轨的平行度（水平垂直方向）≤0.006mm。

3、被测零件 直径270mm-460mm。

4、测量长度300mm、500mm、1000mm、1500mm。

型号	中心高(mm)	测量直径(mm)	精度
			平行方向(μm)	垂真方向(μm)
2010	100	≤170	≤8	≤5
3017	170	≤270	≤8	≤5
5017	170	≤270	≤8	≤5
5030	300	≤560	≤8	≤5
10017	170	≤270	≤10	≤8
10030	300	≤560	≤10	≤8
20030	230	≤400	≤30	≤20

偏摆检查仪的维护保养：

1、工件检测时，应小心轻放，导轨面上不允许放置任何工具或工件。

2、工件检测完工后，应立即对仪器进行维护保养，导轨及 套应上油防锈，并保持周围环境整洁。

3、应指定专人于每月底对偏摆仪进行精度实测检查，确保设备完好，并做好实测记录。

4、偏摆检查仪是精密的检测仪器，操作者必须熟练掌握仪器的操作技能，精心地维护保养，并指定专人使用。

5、偏摆检查仪必须始终保持设备完好，设备安装应平衡可靠，导轨面要光滑，无磕碰伤痕，二 同轴度允差应在L=400MM范围内a向及b向均小于0.02mm。
