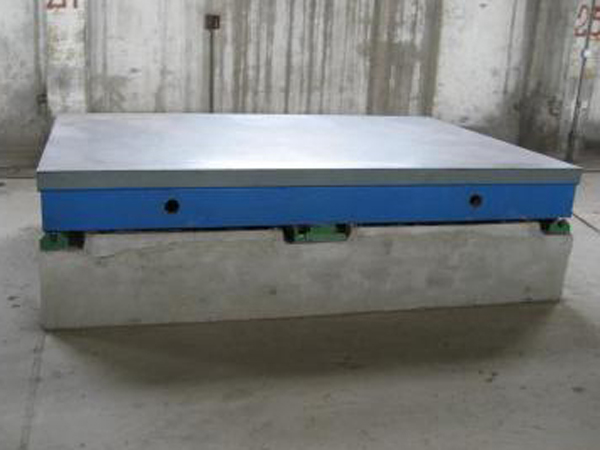

压砂平台/平板

描述:

压砂平台又称为压砂平板。压砂平板做为修理量块的计量器具,它的好坏将直接影响着量块的修理质量。压砂平板为球墨铸铁铸造而成,它的特性为:高磷、合金、球墨。 压砂平台/平...

压砂平台又称为压砂平板。压砂平板做为修理量块的计量器具,它的好坏将直接影响着量块的修理质量。压砂平板为球墨铸铁铸造而成,它的特性为:高磷、合金、球墨。

压砂平台/平板是检验各种精密另件的面性(用光隙法),修理各种量块、工卡量具、光学另件及测量精度和另件的工具的平直度的工具。

压砂平台/平板是用于检查各种精密零件的平面度并修理各种小型量具、光学工具平直度的平台。

压砂平台/平板材质:高磷、合金、球墨。

压砂平台/平板检定平面度的方法和步骤

1、根据被测平板的形状、尺寸选择布点形式,并确定各个截面的分段数及桥板跨距。

2、将固有水平仪或反射镜的桥板放在被测截面上,沿测量方向等跨距、首尾衔接地移动桥板,记取各位置读数。

3、使用水平仪测量时,被测面调到大致处于水平位置;使用自准直仪测量时,被测线调到大致与仪器光轴平行。

4、按分段检定结果进行数据处理,求出平面度值。

压砂平台/平板按JB/T7974—99标准制造,工作面采有用研磨工艺,用于制件的研磨,量具的修理,用本产品研磨后的制件表面粗糙度Ra≤0.08μm。

量块修理需要有一块甚至几块压砂效果极好的压砂平台。所谓压砂效果指的是:

1、嵌砂性好,平板容易嵌砂,嵌入的砂子牢固、耐用。

2、压砂过程简单易操作。

3、切削锋利耐磨。

4、修理量块容易达到所需的表面粗糙度。量块修理需要在几秒钟或者几十秒钟内完成平面度、表面粗糙度、中心长度的变动量等几个技术指标。

压砂平台/平板规格:100*100200*100200*200300*200300*300400*300400*400450*400500*300500*400600*400600*450600*500600*300

压砂平台/平板有14种不同的规格分为不同的0级,1级,2级。

压砂平板/压砂平台规格参数:
规格 精度等级 规格 精度等级
0级 1级 2级 3级 精刨 0级 1级 2级 3级 精刨
100×100 4 8 26     2500×2500     72 180 270
200×100 5 10 20     3000×1000       168 248
200×200 5 10 20     3000×1500       174 154
300×200 6 12 24     3000×2000       184 275
300×300 6 12 24     3000×2500       186 276
400×300 6 12 24     3000×3000       210 300
400×400 6 12 24     4000×1000       210 300
500×300 6 12 24     4000×1500       210 300
500×500 7 14 28     4000×2000       219 310
600×400 7 14 28     4000×2500       228 340
600×500 7 14 28     4000×3000       240 360
800×500 8 16 32 80   5000×1500       249 370
800×600 8 16 32 80   5000×2000       255 375
900×600 8 16 32 80   5000×2500       264 390
1000×750 9 18 36 90   5000×3000       287 420
1000×1000 10 20 39 96   6000×1500       287 420
1200×1000   20 39 96   6000×2000       293 430
1500×1000   24 48 120   6000×2500       300 450
1500×1500   25 50 125   6000×3000       308 460
2000×1000   26 52 129   8000×1500       366 500
2000×1500     56 140   8000×2000       370 520
2000×2000     60 152 230 8000×2500       375 530
2500×1500     64 152 230 8000×3000       382 570
2500×2000     68 168 248
