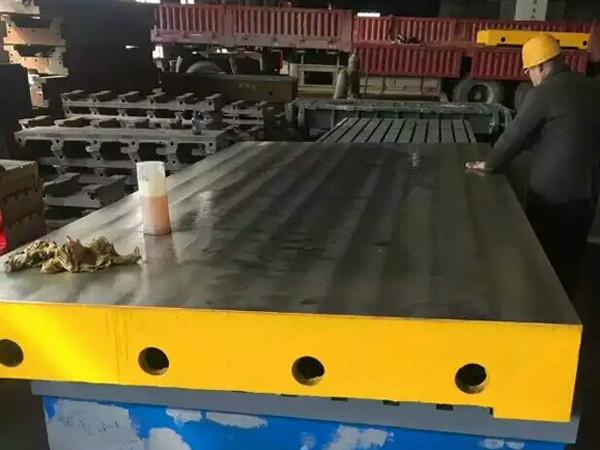

检验平板/平台

描述:

检验平板/平台通常也叫做检验平台,检验平板,检验铸铁平板,检验铸铁平台。 检验平板/平台用途:非常多样性,又称为铸铁平板它可以用于检验机械零件平面度、平行度、直线度等...

检验平板/平台通常也叫做检验平台,检验平板,检验铸铁平板,检验铸铁平台。

检验平板/平台用途:非常多样性,又称为铸铁平板它可以用于检验机械零件平面度、平行度、直线度等形位公差的测量基准,也可用于精密零件的划线和测量、实验、铆焊、焊接、基础、工作台等。

检验平板/平台规格:100*100—4000*8000mm。

检验平板/平台的材料及处理:检验平台的材料为高强度铸铁HT200-300,级检验平台的工作面硬度为HB170-240,级检验平台经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用级检验平台的精度稳定,

检验平板/平台耐磨性能好检验平台的精度:检验平台按国家标准计量检定规程执行,分别为0级铸铁平台、1级检验平台、2级检验平台、3级检验平台四个等级。检验平台(平台)制成筋板式和箱体式,工作面有长方形、正方形或圆形。检验平台(平台)工作面采用刮削工艺,工作面上可加工V形、T形、U形槽和圆孔、长孔等;

检验平板/平台表面质量检验法:用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少於25点,2级不少於20点,3级不少於12点。

检验平板/平台与划线平台的功能区别:

检验平板/平台是为生产车间或计量部门做精密测量用的基准平面;而划线平台是为生产中做划线用的基准平面。

检验平板/平台在以涂色法检测工件平直度或作为检验工作的辅助工具实现各种测量时起到了基准定位面作用;划线平台在划线工作中起到了基准面作用。

检验平台的主要作用就是对机床铸件进行精密的测量,这样就能保证整个机床在运行当中的稳定性,而且还能保证测量结果,为用户提供精确的数据,所以让您在使用中更加的放心。

检验平板/平台的详细技术参数:
规格(长×宽) mm 精度等级
平面度公差(μm)
 0 1  2  3
200×200 5 10 20.5
200×300 5.5 11 22
300×300 5.5 11 22
300×400 6 12 24
400×400 6.5 12.5 25
400×500 6.5 13 26 66
500×500 6.8 14 28 68
400×600 7 14 27.5 70
500×600 7 14.2 28.5 71
500×800 8 15.5 31 78
600×800 8 16 32 80
1000×750 9 18 36 90
1000×1000 10 20 40 97
1000×1200 10 20.5 41 103
1000×1500 11 22 45 112
1000×2000   26 52 130
1500×2000   28 56 140
2000×2000   31 61 153
2000×2500   34 67 168
1500×3000   35 70 174
2000×3000   37 74 184
2000×4000   44 88 219
