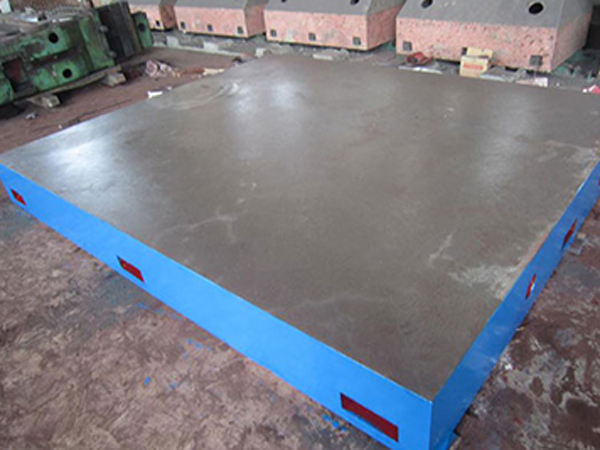

基础平台/平板

描述:

基础平台/平板、铸铁基础平板、铸铁基础平台,是指在工业生产中需要对一些笨重的大型工件进行加工精度的检测时,所需要的放置的平面,基础平板(基础平台)不仅可以对大型设备...

基础平台/平板、铸铁基础平板、铸铁基础平台,是指在工业生产中需要对一些笨重的大型工件进行加工精度的检测时,所需要的放置的平面,基础平板(基础平台)不仅可以对大型设备检验,还可以精确的测量出被检验工件的平面度,是工业测量中的基准平面,基础平台(基础平板)专门应用于大型设备的测量。

基础平板是铸铁平板的一种,广泛应用于各种机械行业。其主要用途是各种基础检验工作,用于基准平面精密测量;用于机床机械检验测量基准;检查零件的尺寸精度或形位偏差,并作紧密划线,基础平板在机械制造中也是不可缺少的基本工具。

基础平板精度:按国家标准计量检定规程执行,分别为1级,2级,3级,精刨四个级别。

基础平板规格:100×100-3000×8000mm,特殊规格根据需方图纸制作或双方商定生产加工制作)。

基础平板的工作面硬度为HB170-240。

基础平台/平板重量偏差:在生产过程中,铸铁基础平台会产生理论重量的偏差,按照国家标准要求重量误差一般不得超过重量的5%,否则会影响铸铁平台的使用。

基础平台/平板种类:按用途可分为检验平板,划线平板,焊接平板,装配平板,试验平板,铆焊平板,研磨平板等。

基础平台/平板的安装:

基础平台/平板在使用时要先进行安装调试。然后才可以使用。在没有安装调试合格的基础平板上工作是没有意义的工作,非专业人员的安装调试基础平板是违规的操作,有可能损坏基础平板的结构,甚至会造成基础平板变形,使之损坏,无法使用。所以使用前,我们要有专业的工作人员进行基础平板的安装调试,非专业人员的安装调试是违规的操作,不可以采用。

基础平台/平板在安装调试后,把基础平板的工作面擦拭干净,在确认没有问题的情况下使用,使用过程中,要注意避免工件和基础平板的工作面有过激的碰撞,防止损坏基础平板的工作面;工件的重量更不可以超过基础平板的额定载荷,否则会造成工作质量降低,还有可能损坏基础平板的结构,甚至会造成基础平板变形,使之损坏,无法使用。

基础平台/平板适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是不可缺少的基本工具。

基础平台/平板的使用与维护:

1、使用前用无腐蚀性汽油,将工作面的防锈油洗净,并用脱脂棉纱擦拭干净,方可使用。

2、温度变化会使测量产生误差,应在20±50C范围内使用。

3、使用时用水平仪调整到水平,使支点均匀分布各支点上。

4、使用时小心、严防碰撞。

5、基础平台用完后擦净,涂无水酸性的防锈油,覆盖防潮纸,置于清洁干燥处存放。

基础平台/平板性能参数:
规格 精度等级 规格 精度等级
0级 1级 2级 3级 精刨 0级 1级 2级 3级 精刨
100×100 4 8 26     2500×2500     72 180 270
200×100 5 10 20     3000×1000       168 248
200×200 5 10 20     3000×1500       174 154
300×200 6 12 24     3000×2000       184 275
300×300 6 12 24     3000×2500       186 276
400×300 6 12 24     3000×3000       210 300
400×400 6 12 24     4000×1000       210 300
500×300 6 12 24     4000×1500       210 300
500×500 7 14 28     4000×2000       219 310
600×400 7 14 28     4000×2500       228 340
600×500 7 14 28     4000×3000       240 360
800×500 8 16 32 80   5000×1500       249 370
800×600 8 16 32 80   5000×2000       255 375
900×600 8 16 32 80   5000×2500       264 390
1000×750 9 18 36 90   5000×3000       287 420
1000×1000 10 20 39 96   6000×1500       287 420
1200×1000   20 39 96   6000×2000       293 430
1500×1000   24 48 120   6000×2500       300 450
1500×1500   25 50 125   6000×3000       308 460
2000×1000   26 52 129   8000×1500       366 500
2000×1500     56 140   8000×2000       370 520
2000×2000     60 152 230 8000×2500       375 530
2500×1500     64 152 230 8000×3000       382 570
2500×2000     68 168 248
