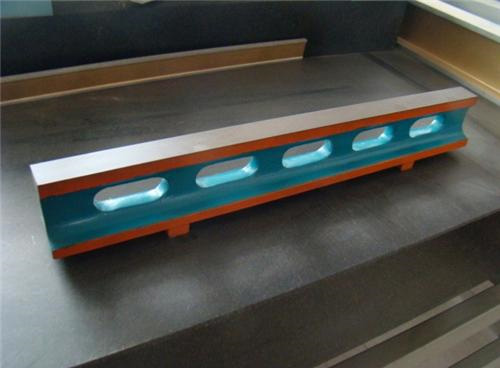

铸铁平尺的基本信息

铸铁平尺产品别名：方尺，铸铁方尺，检验方尺， 矩形角尺 ，方型角尺，平行方尺，等边方尺 角度平尺及专用平尺用于机床导轨，工作台的精度检查、几何精度测量，精密部件的测量，刮研工艺加工等，是精密测量的基准。铸铁平尺按GB/6318-85标准制造，材HT250，工作面采用刮研或精密研磨削工艺，用于测量工件的直线度和平面度及设备安装，使用温度（20±5℃）。

如何检测铸铁平尺的好坏？

1、检验铸铁平尺工作面的直线度。

2、检验铸铁平尺的接触点面积比率。

3、检验铸铁平尺的侧面对工作面的垂直度。

4、检验铸铁平尺的上工作面与下工作面的平行度。

5、检验铸铁平尺的自然挠度。

铸铁平尺的使用方法很重要，直接关系着铸铁平尺的使用寿命，那么铸铁平尺的使用注意事项有以下几点：

1、使用前检查平行平尺的精度是否合格。

2、检查平行平尺的工作面及工件被检面是否擦拭干净，检查被测面是否有碰伤，毛刺等影响测量的因素。

3、检查机器是否关闭，禁止测量运转中工件，否则会损坏平行平尺且易出事故。

4、平行平尺不能测量过冷或过热的工件。（热胀冷缩会破坏平行平尺的精度）

5、测量时平行平尺尽量避免在被测工件的测量面上来回拉动，应当测完一处，使铸铁平尺离开被测工件的测量面后再测另一处。

除了使用方法，铸铁平尺的维护保养也相当重要。

1、使用完毕或者长时间不使用的时候应将平行平尺悬挂放置，如果无法悬挂尽量将铸铁平尺水平放置切勿在平行平尺上放置沉重的物品以免造成平行平尺的弯曲变形。

2、铸铁平尺长期不使用的情况下应在平行平尺的表面涂抹一层防锈油。

3、铸铁平尺的存放位置应选择干燥的地方防止平行平尺生锈。

铸铁平尺的规格

材质	规格	工作面直线度或平面度	工作面间平行度	备注
精度等级(μm)
0级	1级	2级	0级	1级	2级
铸铁平尺	钢型平尺	500×35	3	6	12	4.54	9	18	特殊规格可定做
750×40	4	8	15	6	12	25
1000×50	5	10	20	7.5	15	30
1200×50		12	24		18	36
1500×60		15	30		20	40
2000×80		18	36		27	54
	2500×80			44			65
3000×100			52			78
3500×100			60			90
4000×100			68			100
